изготовим любой объем фундаментных болтов в ярославле всех типов и размеров по ГОСТ и чертежам заказчика. Сжатые сроки и цены.

Фундаментный анкерный болт – это крепежное изделие, предназначенное для крепления ответственных строительных конструкций и оборудования к прочному основанию.

В конструктивном плане фундаментный болт представляет собой шпильку с резьбовой частью и гайкой на одном конце, а на другом – анкер, специальный элемент в виде крюка, удерживающий болт в фундаменте.

Стандарты, регламентирующие все проектные и производственные работы и выбор подобного крепежа:
• ГОСТ 24379.0-80. Болт фундаментный. Общие технические условия.
• ГОСТ 24379.1-2012. Болт фундаментный. Конструкция и размеры.


Типы, конструкция и основные размеры болтов должны соответствовать указанным в таблице
Тип болта Исполнение Наименование болта Номинальный диаметр
резьбы, мм
1 1  Болты фундаментные изогнутые 12—48
2
2 1  Болты фундаментные с анкерной плитой 16—48
2 56—140
3 56—140
3 1  Болты фундаментные составные 24—48
2 56—140
4 1  Болты фундаментные съемные 24—64
2 56—125
3 56—125
5    Болты фундаментные прямые 12—48
6 1  Болты фундаментные с коническим концом 12—48
2
3

Виды фундаментных болтов

Болт фундаментный анкерный изогнутый Болты фундаментные с анкерной плитой Болты фундаментные составные

Болты фундаментные изогнутые

Болты фундаментные с анкерной плитой

Болты фундаментные составные

Изогнутые болты исполнение 1 устанавливают до бетонирования фундаментов.

Изогнутые болты исполнение 2 устанавливают в колодцах готовых фундаментов с последующим заполнением колодцев бетоном.

Болты с анкерной плитой исполнений 1-3 устанавливают до бетонирования фундаментов.

При установке составных болтов исполнений 1 и 2 нижнюю шпильку совместно с муфтой и анкерной плитой устанавливают до бетонирования фундамента. Верхнюю шпильку ввертывают в муфту и прихватывают сваркой после установки оборудования, которое монтируют методом поворота или надвижки.

Болты фундаментные съемные Болты фундаментные прямые Болты фундаментные с коническим концом

Болты фундаментные съемные

Болты фундаментные прямые

Болты фундаментные с коническим концом

При установке съемных болтов исполнений 1—3 анкерную арматуру устанавливают до бетонирования фундаментов, а шпильки — после устройства фундамента.

Болты прямые и с коническим концом исполнения 1—3 устанавливают в просверленные скважины готовых фундаментов. Болты прямые закрепляют с помощью эпоксидного или силоксанового клеев или виброзачеканкой цементно-песчаной смесью. Болты с коническим концом закрепляют с помощью разжимной цанги или цементным раствором при вибропогружении в него шпильки болта.

Марки стали из которых изготавливаются фундаментные болты: 3, 10, 20, 45, 40Х, 20Х13, 10Г2С1, 14Х17Н2, 12Х18Н10Т, 30ХГСА, 09Г2С.

Номинальные длины фундаментных болтов от 150 до 5000 мм.

Производство фундаментных анкерных болтов и фундаментных блоков в Ярославле.

Наши изделия

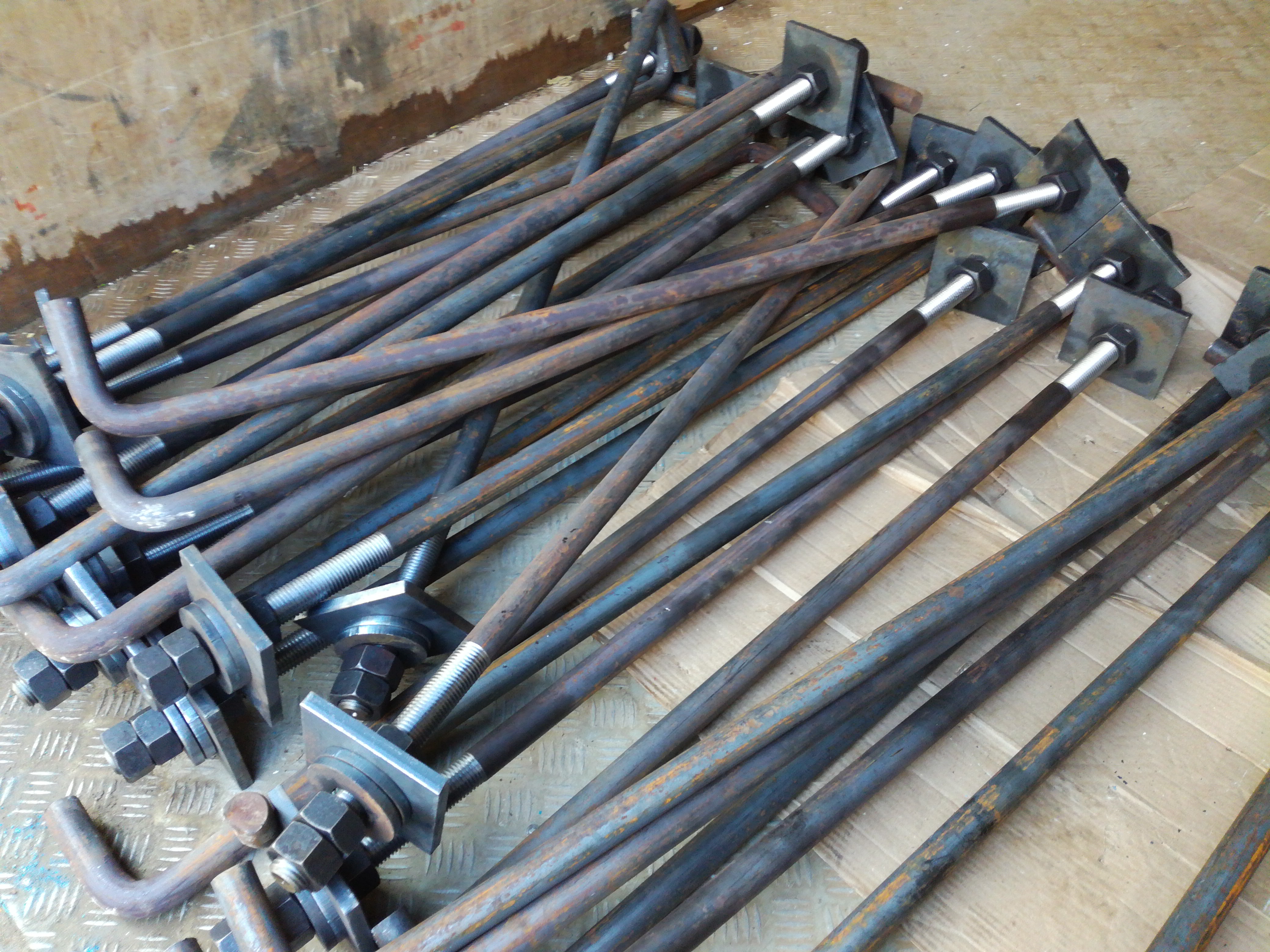

фундаментные болты, производство в Ярославле



Фундаментный болт 2.2. М56х1120 в комплекте с гайками, шайбами, анкерными плитами





Так же у нас можно заказать:

  • Анкерные плиты по ГОСТ 24379.1-2012(80) из ст3, ст09Г2С, ст40Х, ст20 под шпильку диаметром от 10 до 100 мм, толщина плиты до 50 мм.



  • Односторонние и двусторонние шпильки ГОСТ 9066-75, ГОСТ 22032-76, ГОСТ 22033-76, ГОСТ 22034-76, ГОСТ 22035-76, ГОСТ 22036-76, ГОСТ 22037-76, ГОСТ 22038-76, ГОСТ 22039-76, ГОСТ 22040-76ГОСТ 22041-76, ГОСТ 22042-76, ГОСТ 22043-76 из сталей различных марок.



  • Высокопрочный крепеж. Высокопрочные болты по ГОСТ Р 52644-2006, гайки по ГОСТ Р 52645-2006, шайбы по ГОСТ Р 52646-2006 по стандартам класса прочности 8.8; 9.8; 10.9; 12.9; из стали 20, 35, 20Г2Р, 65Г, 40Х.



  • Болты самоанкерующиеся распорные (БСР) по ГОСТ 28778-90.



  • Футеровочные болты М 30 по нормали с шагом резьбы 2 мм или 4 мм.



Обработка металлопроката на высокотехнологичном оборудовании - точение, накатка, гибка, штамповка, резка, рубка, сварка.

Сжатые сроки, высокое качество, паспорта и сертификаты.
