ПКГ100-СО2 / NH3 промышленный датчик (преобразователь) концентрации углекислого газа и аммиака в воздухе
 |
 |
 |
Промышленные датчики концентрации углекислого газа ПКГ100-СО2 и аммиака ПКГ100-NH3 предназначены для непрерывного преобразования концентрации газа в два унифицированных выходных сигнала 4…20 мА и передачи измеренных значений по интерфейсу RS-485 (Modbus RTU).
Функциональные особенности
Точность измерения: основная приведенная погрешность не более 15 %.
Измеряемая концентрация: от 400 до 5000 ppm ПКГ100-СО2, от 0 до 1000 ppm ПКГ100-NH3.
Комбинированный выходной сигнал: два канала с 4...20 мА + RS-485 (Modbus RTU).
Возможность замены зонда с сенсором.
Эргономичный корпус, степень защиты IP65.
Преобразователи ПКГ100СО2 применяются для измерения концентрации газа в воздухе рабочей зоны, помещениях животноводства, птичниках, теплицах при выращивании растений и грибов, а также прочих производственных помещений. Датчики могут использоваться в составе вентиляционных систем для управления микроклиматом различных помещений.
Преобразователи ПКГ100-NH3 применяются для измерения концентрации газа в воздухе рабочей зоны животноводческих комплексов, при изготовлении и хранении удобрений, а также прочих производственных помещений. Датчики могут использоваться в составе систем управления микроклиматом.
Технические характеристики
|
Питание |
||
|
Напряжение питания постоянного тока |
11…30 В (номинальное значение 24 В) |
|
|
Потребляемая мощность, не более |
2 Вт |
|
|
Канал измерения |
||
|
Регистрируемый газ |
Диоксид углерода (СО2) |
|
|
Диапазон измерения |
400…5000 ppm |
|
|
Регистрируемый газ |
Аммиак (NH3) |
|
|
Диапазон измерения |
0…1000 ppm |
|
|
Основная приведённая погрешность измерения, не более |
15 % |
|
|
Время обновления |
1 с |
|
|
Время реакции, не более |
120 с ПКГ100-СО2 / 60 GRU100-NH3 |
|
|
Аналоговые выходы |
||
|
Количество |
2 |
|
|
Выходной сигнал |
4…20 мА |
|
|
Ток сигнала аварии |
3,8 или 21,5 мА |
|
|
Сопротивление нагрузки |
0…1100 Ом |
|
|
Время установления выходного сигнала**, не более |
10 мин |
|
|
Интерфейс RS-485 |
||
|
Протокол обмена данными |
Modbus RTU |
|
|
Скорость обмена данными |
1 200…57 600 бит/с |
|
|
Длина линии связи, не более |
1200 м |
|
|
Конструкция |
||
|
Габаритные размеры: |
||
|
Н4 |
80×130×55 мм |
|
|
Н5, без выносного зонда |
80×102×55 мм |
|
|
Масса, не более |
0,45 кг |
|
|
Степень защиты корпуса |
IP65 |
|
|
Надежность |
||
|
Средний срок службы |
10 лет |
|

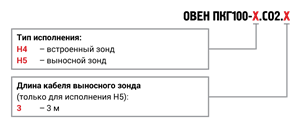

Модификации
 |
 |
Схема подключения ПКГ-100
