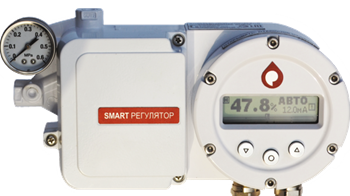

Электропневматические интеллектуальные позиционеры SMART Регулятор серии АМ800
• Работоспособность при t до −60°С
• Взрывонепроницаемая оболочка
• Диагностические функции.
|
Назначение
|
дистанционное и местное управление пневматическим исполнительным механизмом запорно-регулирующей трубопроводной арматуры линейного и поворотного типов |
|
Вид взрывозащиты |
взрывонепроницаемая оболочка |
|
Маркировка взрывозащиты |
1 Exd mb IIC T6 Gb |
|
Степень защиты от внешней среды |
IP65/67 |
|
Установка
|
на прямоходные пневматические исполнительные механизмы, на поворотные пневматические исполнительные механизмы |
|
Температура эксплуатации |
−60 … +75°С |
|
Рабочий газ |
воздух КИП давлением 1,4 … 6 кгс/см², |
|
Входной сигнал |
4 … 20 мА |
|
Внешний интерфейс |
протокол HART |
|
Выходы
|
до 3 дискретных выходов с контролем обрыва линии, по типу NAMUR либо открытый сток, 1 аналоговый выход 4…20 мА, с контролем обрыва линии, все выходы свободно конфигурируемые |
|
Другие функции
|
энергонезависимый журнал событий, регистрация времени наработки клапана и количества циклов срабатывания, диагностические функции |

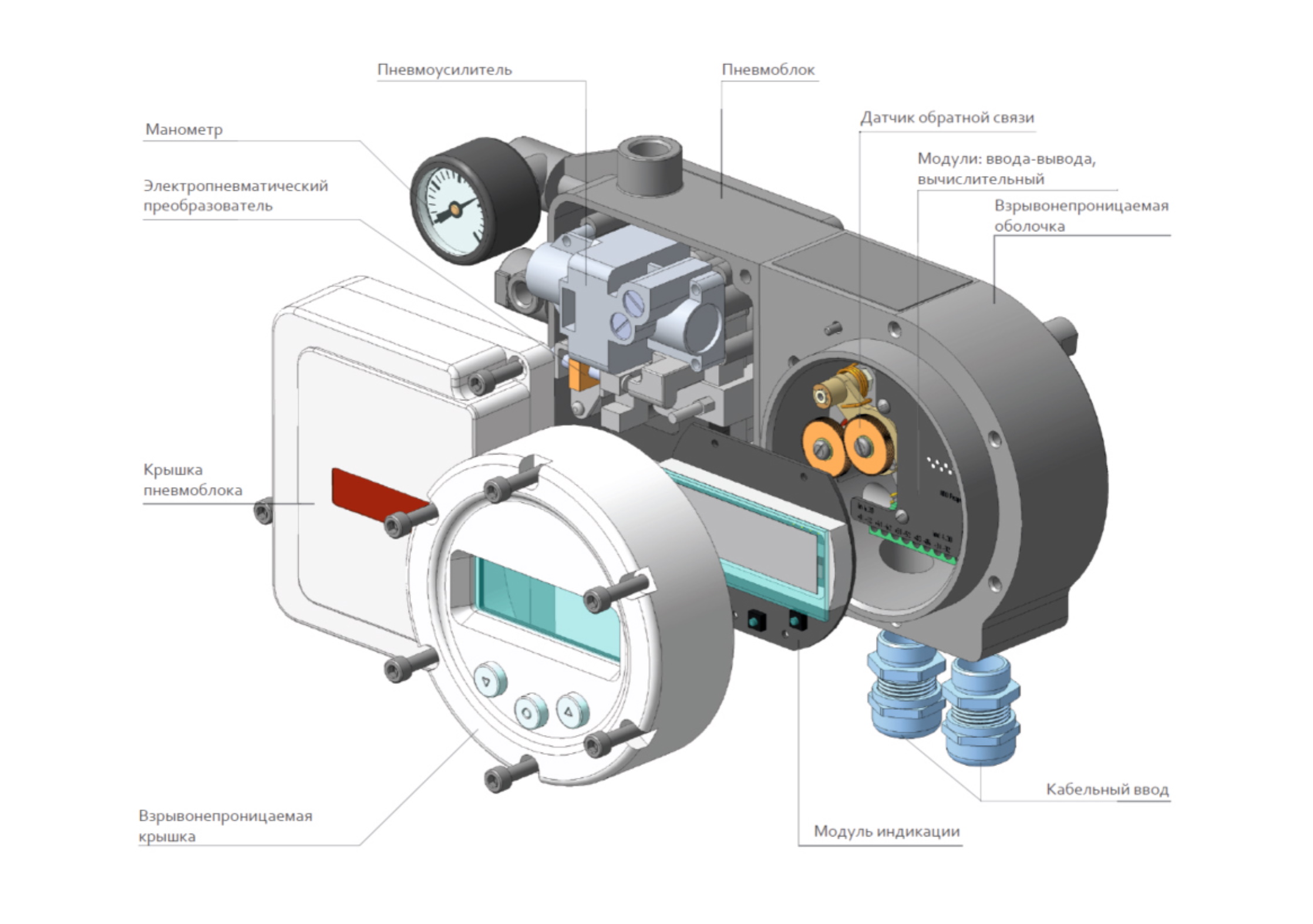

Позиционер АМ800 представляет собой пневматический регулятор положения исполнительного механизма с электронным микропроцессорным управлением, осуществляющий регулирование положения исполнительного механизма в соответствии с входным токовым сигналом. Имеет в своём составе датчик обратной связи по положению, электропневматический электромагнитный преобразователь типа «сопло-заслонка», микропроцессорный блок управления, и пневмоусилитель. Производительности встроенного пневмоусилителя достаточно, чтобы подключать позиционер к исполнительным механизмам без дополнительного внешнего пневмоусилителя (бустера). В зависимости от модификации позиционер может устанавливаться на прямоходные или поворотные пневматические исполнительные механизмы с применением соответствующих монтажных комплектов. Позиционер имеет разнообразные возможности по сигнализации. Снабжён дискретными выходами, спроектированными в соответствии с NAMUR, в количестве от одного до трёх. Также может иметь, в зависимости от опции поставки, один настраиваемый аналоговый токовый выход.
Позиционер имеет диагностические функции:
– Тест частичным ходом (ParƟal Stroke Test) – для диагностики примерзания и заклинивания клапана. Может запускаться как по команде, так и автоматически.
– Диагностика повышенного трения – для диагностики повышения трения в приводе и клапане, заклинивания клапана.
– Ступенчатый тест (Step Test) – для упрощения настройки позиционера и контроля реакции привода.
– Непрерывное он-лайн осциллографирование положения привода по HART.
– Гистограммы положения привода, задания, а также температуры позиционера.
– Тест трения страгивания – для периодической проверки состояния привода и клапана.
Позиционер АМ800.D изготавливается во взрывозащищённом исполнении с видом взрывозащиты "взрывонепроницаемая оболочка" по ГОСТ IEC 60079-1-2011 и уровнем взрывозащиты "взрывобезопасный" с маркировкой взрывозащиты 1 Exd mb IIС T6 Gb по ГОСТ 31610.0-2014 (IEC 60079-0:2011).
Позиционер имеет HART-модем. Поддерживаются команды 0, 1, 2, 3, 6, 11, 12, 13, 40, 42, 48. Поддерживается управление посредством HART. Присутствуют дополнительные команды для сервисных функций – диагностики и настройки.
