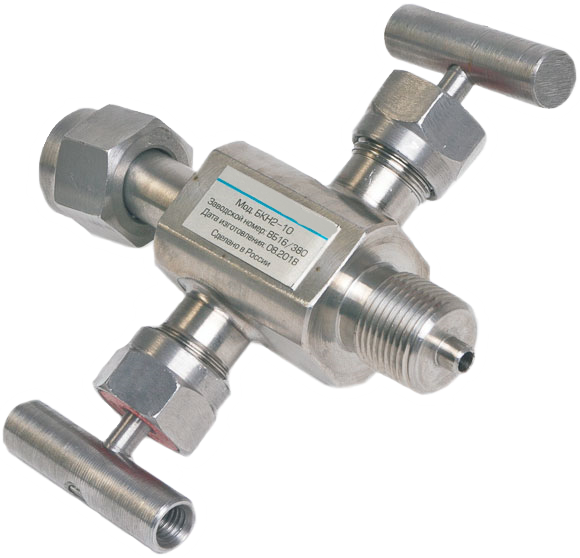

Клапанный блок БКН2-10

Рабочая среда - жидкость, пар, газ, газообразный кислород; P раб. до 40 МПа, tраб. от -60 до +150С
3600руб. шт.
Купить

    Подробное описание

    Блоки клапанные относятся к контрольной арматуре и предназначены для управления поступлением рабочей среды к датчикам избыточного, абсолютного, вакуумметрического давления, давления разрежения. Рабочие среды: жидкость, пар, газ.

    Клапанный блок БКН1 имеет один запорный клапан–вентиль, снабженный сальником, и - ниже по потоку - спускной клапан, не имеющий уплотнения по штоку. БКН-2 имеет два запорных клапана; клапан, расположенный ниже по потоку, позволяет сбрасывать рабочую среду из импульсной линии (как и спускной клапан БКН-1), а также присоединять к импульсной линии контрольный прибор.

    Клапанные блоки имеют различные исполнения по присоединению к импульсной линии и датчику, а БКН2 также несколько исполнений по присоединению к контрольному прибору. Для некоторых видов присоединений требуются комплекты монтажных частей (КМЧ), поставляемые по отдельному заказу.

    После специальной очистки «омываемых» деталей клапанный блок получает маркировку «К» и может работать на газообразном кислороде.

    Материалы, контактирующие с рабочей средой: сталь 12Х18Н10Т, сталь 14Х17Н2 ГОСТ 5632-2014, фторопласт-4ПН ГОСТ 10007-80.

    Номинальное давление рабочей среды 40 МПа.

    Диапазон температур рабочей среды от минус 60 до + 150С.

    Класс герметичности клапанов А по ГОСТ Р 54808-2011 для DN10.

    Клапанные блоки испытываются на прочность гидравлическим давлением 80 МПа.

    Затворы клапанных блоков испытываются на герметичность гидравлическим давлением 80 МПа.

    Маркировка

    На корпус клапанного блока наносится:

    - условное обозначение (модель – исполнение);

    - номинальное давление рабочей среды (40 МПа);

    - заводской номер, год изготовления;

    - условное обозначение "К"–для клапанных блоков кислородного исполнения.

    Технические характеристики

    Рабочая среда жидкость, пар, газ, газообразный кислород
    Материалы, контактирующие с рабочей средой сталь 12Х18Н10Т, сталь 14Х17Н2 ГОСТ 5632, фторопласт 4ПН ГОСТ 10007
    Допускаемое давление рабочей среды 40 МПа
    Диапазон температур рабочей среды от - 60 С до +150 С
    Класс герметичности А по ГОСТ 9544-93
