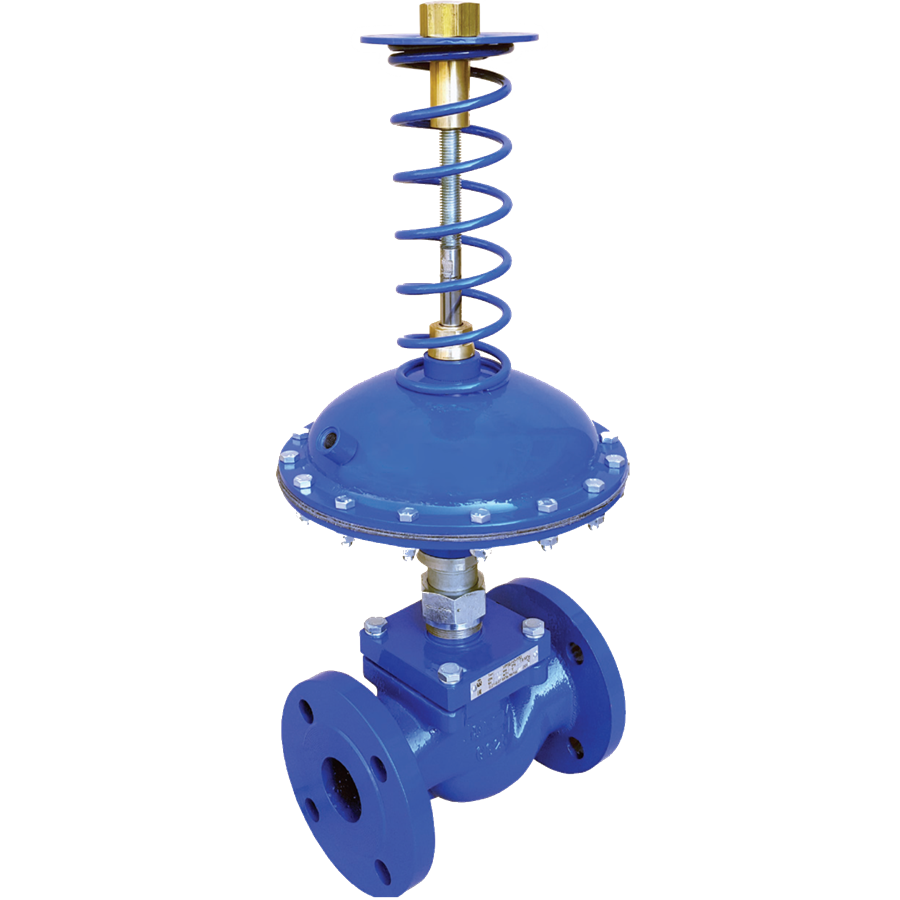

УРРД-НО-РПД, регулятор перепада давления

Ду15-200, РN 1.6 МПа, t раб.среды до +150 С, корпус - чугун СЧ20, пределы настройки: 0,05-0,3 / 0,1-0,6 / 0,3-1,2 МПа. Доставка по РФ!
36000руб. шт.
Купить

    Подробное описание

    Регулятор перепада давления предназначен для поддержания постоянного перепада давления (между подающим и обратным трубопроводами). Исполнение клапана регулятора «нормально открытое».  При возрастании препада давления клапан регулятора закрывается, а при снижении – открывается, поддерживая перепад давления на заданном уровне. Регулятор давления работает только при постоянном расходе среды через регулятор.

    Регулятор перепада давления УРРД предназначен для поддержания постоянного перепада давления (между подающим и обратным трубопроводами).

    Исполнение клапана регулятора «нормально открытое».

    При возрастании препада давления клапан регулятора закрывается, а при снижении – открывается, поддерживая перепад давления на заданном уровне.

    Регулятор давления работает только при постоянном расходе среды через регулятор.





    Технические характеристики и размеры

    Исполнение

    Односедельное регулирующее

    Двухседельное

    Номинальный диаметр DN, мм

    15

    20

    25

    32

    40

    50

    65

    80

    100

    125

    150

    200

    100

    150

    Условная пропускная способность Кvу, м3 /ч

    0,25
    0,4
    0,63
    1,0
    1,6
    2,5
    3,2
    4,0

    1,6
    2,5
    4,0
    6,3

    1,0
    1,6
    2,0
    2,5
    3,2
    4,0
    6,3
    8,0
    10

    4,0
    6,3
    10
    16

    10
    16
    20
    25


    12,5
    16
    25
    32
    40


    25
    40
    50
    63


    25
    40
    63
    80
    100


    63
    100
    160


    100
    125
    160
    200
    250


    160
    250
    320


    250
    320
    400


    250

    400

    Номинальное давление, РN, МПа

    1,6

    1,6

    Относительная утечка

    0,16% от Кvy

    Тип соединения

    Фланцевое по ГОСТ 12820

    Регулируемая среда

    Холодная и горячая вода, жидкие и газообразные среды, нейтральные к материалам регулятора; (Нефть и нефтепродукты, масла, растворы кислот и щелочей)*

    Температура регулируемой среды, °С

    До 150

    Высота, мм

    510

    510

    560

    570

    650

    670

    700

    750

    800

    850

    900

    1000

    735

    900

    Строительная длина, мм

    130

    150

    160

    180

    200

    230

    290

    310

    350

    400

    480

    600

    350

    480

    Масса, кг

    10

    10

    11

    14

    18

    22

    28

    34

    58

    64

    81

    105

    108

    130



    Диапазон настройки регулятора

    Цвет пружины

    Синий

    Желтый

    Красный

    Пределы настройки, МПа

    0,01-0,07

    0,05-0,3

    0,1-0,6

    0,3-1,2

    Эффективная площадь диафрагмы, см2

    284

    82

    34



    Материалы основных деталей регуляторов

    Корпус клапана

    Чугун СЧ20
    (GG20)

    Сталь 25Л
    (GS-52)

    Сталь 09Г2С

    (9MnSi5)

    Сталь 12Х18Н10Т

    (Х10СrNiTi18-10)





    Плунжер

    Сталь 12Х18Н10Т (Х10СrNiTi18-10)

    Седло

    Сталь 12Х18Н10Т (Х10СrNiTi18-10)
    (Латунь ЛС59 (CuZn38Pb1) — под заказ)

    Мембрана

    Этилен-пропиленовый каучук EPDM (бутадиен-нитрильный каучук NBR, фторкаучук FPM, силиконовый каучук VMQ — под заказ)

    Уплотнение штока

    Фторкаучук (FPM), Фторопласт (PTFE),
    Этилен-пропиленовый каучук (EPDM)

    Уплотнение в затворе

    «Металл по металлу»



    Регулятор перепада давления предназначен для поддержания постоянного перепада давления (между подающим и обратным трубопроводами).

    1 – седло
    2 – корпус
    3 – плунжер
    4 – сальниковый узел
    5 – привод мембранный
    6 – шток
    7 – пружина
    8 – настроечная гайка























    Регуляторы перепада давления схема подключения и монтажные положения
