ВП100Н -0,1...0 МПа, G1/2 / М20х1,5 / 4...20мА / вакуумметр с токовым выходом

d100 мм, к.т 1,0, IP54, 4...20мА, 18...30В, корпус - нж.сталь, механизм, штуцер - латунь, стекло техническое, присоединение: М20х1,5 / G1/2. Доставка по РФ от 1 шт..
9300руб. шт.
Купить

    Подробное описание

    При заказе уточняйте расположение корпус-штуцер:

    • радиальное,
    • радиальное с передним фланцем,
    • радиальное с заднисм фланцем.

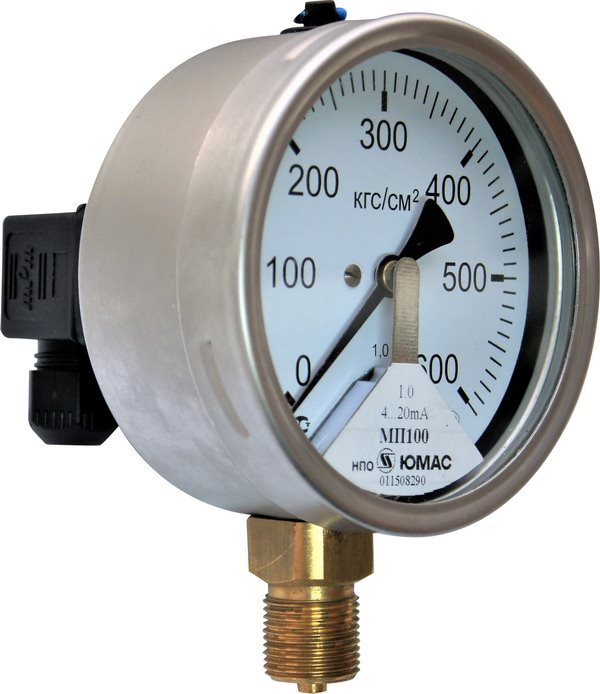

    Манометры с электрическим выходным сигналом предназначены для измерения давления некристализующихся сред и непрерывного преобразования его в унифицированный выходной сигнал. Также обеспечивают визуальную индикацию контролируемого давления в месте установки.


    Диаметр корпуса,мм

    100

    Класс точности показывающей части

    1,0

    Класс точности выходного сигнала

    1,0

    Диапазон измерения

    ВП - от -0,1 до 0 МПа

    по заказу: кгс/см2, бар

    Рабочие нагрузки

    постоянная нагрузка: 3/4 шкалы
    переменная нагрузка: 2/3 шкалы
    кратковременная нагрузка: 110% шкалы

    Исполнение корпус-штуцер

    радиальное, эксцентрично-торцевое

    Штуцер

    латунь,
    М20х1,5 (по умолчанию) - SW22 - □22
    G1/2 (опция) - SW22 - □22

    Измерительный элемент

    медный сплав,
    < 6,0 МПа - пружина Бурдона
    > 6,0 МПа - многовитковая пружина

    Механизм

    латунь

    Циферблат

    алюминиевый сплав, белый, шкала чёрная

    Корпус

    сталь нержавеющая

    Стекло

    техническое

    Обечайка

    сталь нержавеющая, байонет (резьба)

    Выходной сигнал, мА

    4...20

    Напряжение питания, В

    12...24

    Степень защиты

    IP54

    Климатическое исполнение

    У2 по ГОСТ 15150-69

    Температура окружающей среды

    -20... +60 °С

    Температура измеряемой среды

    до +150 °С

    Виброзащищённость

    группа L3 по ГОСТ Р 52931-2008

    Средний срок службы

    10 лет

    Масса, кг

    Ø 100 - 0,65

    Опции

    • заводской номер (по умолчанию)
    • пломбировка корпуса
    • коррозионностойкое исполнение
    • специальная шкала (температурная для фреонов и аммиака)
    • внутренний демпфер


    Вакуумметр показывающий (ВП), диаметром корпуса 100мм (100) из нержавеющей стали (Н), радиальным расположением штуцера, пределом измерения -1 кгс/см2 (-1 кгс/см2), присоединительной резьбой штуцера М20х1,5, с выходным сигналом 4...20 мА (4...20)мА:



    Манометр ВП100Н-1-0 кгс/см2-4...20мА.

    Технические характеристики

    Диаметр корпуса,мм 100
    Класс точности показывающей части 1,0
    Класс точности выходного сигнала 1,0
    Диапазон измерения, МПа -0...0,1
    Рабочие нагрузки постоянная нагрузка: 3/4 шкалы переменная нагрузка: 2/3 шкалы кратковременная нагрузка: 110% шкалы
    Исполнение корпус-штуцер радиальное, эксцентрично-торцевое
    Штуцер латунь, М20х1,5 (по умолчанию), G1/2 - SW22 - □22
    Измерительный элемент медный сплав, < 6,0 МПа - пружина Бурдона > 6,0 МПа - многовитковая пружина
    Механизм латунь
    Циферблат алюминиевый сплав, белый, шкала чёрная
    Корпус сталь нержавеющая
    Стекло техническое
    Обечайка сталь нержавеющая, байонет (резьба)
    Выходной сигнал, мА 4...20
    Напряжение питания, В 12...24
    Степень защиты IP54
    Климатическое исполнение У2 по ГОСТ 15150-69
    Температура окружающей среды -20... +60 °С
    Температура измеряемой среды до +150 °С
    Виброзащищённость группа L3 по ГОСТ Р 52931-2008
    Средний срок службы 10 лет
    Опции • заводской номер (по умолчанию) • пломбировка корпуса • коррозионностойкое исполнение • специальная шкала (температурная для фреонов и аммиака) • внутренний демпфер, коррозионностойкое исполнение
