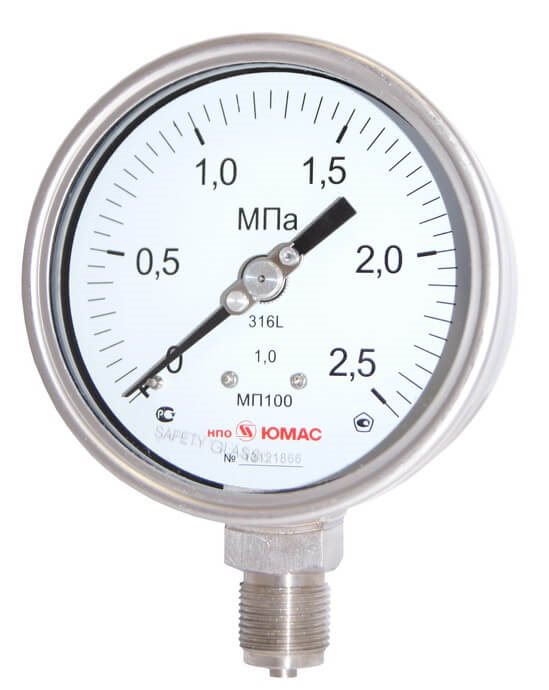

Диаметр корпуса,мм
63/ 100/ 160
Класс точности
1,5/ 1,0
Диапазон измерения, МПа
0… 0,1/ 0,16/ 0,25/ 0,4/ 0,6/ 1,0/ 1,6/ 2,5/ 4/ 6/ 10/ 16/ 25/ 40/ 60/ 100/ 160/ 250
Рабочие нагрузки
постоянная нагрузка: 3/4 шкалы, переменная нагрузка: 2/3 шкалы, кратковременная нагрузка: 130% шкалы
Исполнение корпус-штуцер
радиальное, радиальное с передним фланцем, радиальное с задним фланцем, радиальное со скобой, эксцентрично-торцевое, эксцентрично-торцевое с передним фланцем, эксцентрично-торцевое с задним фланцем, эксцентрично-торцевое со скобой

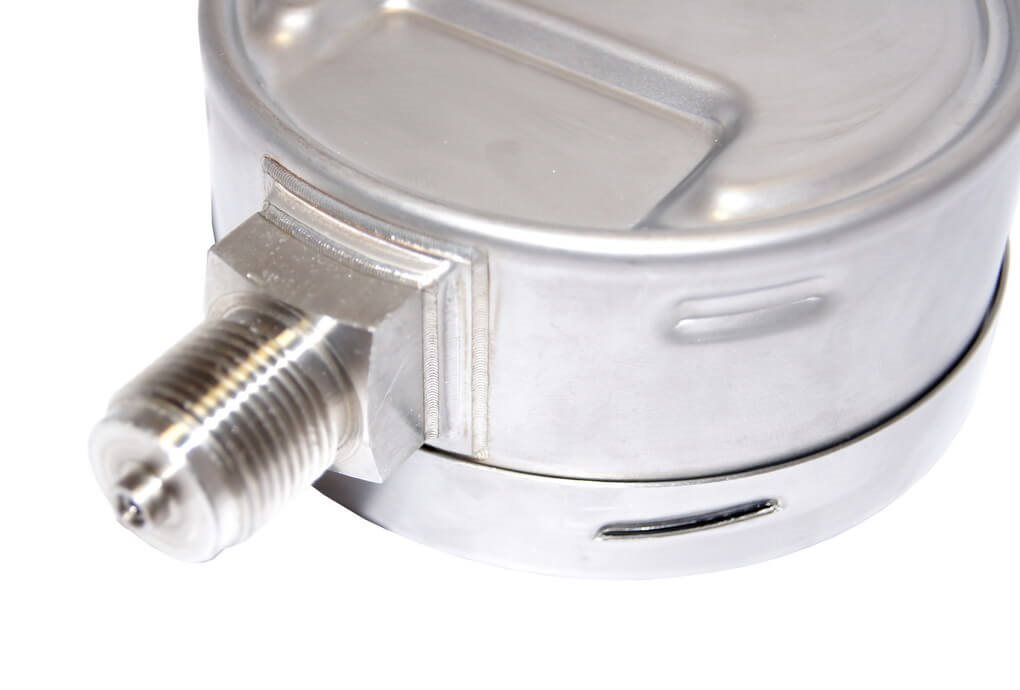

Штуцер
сталь нержавеющая, (внутренний демпфер (юза)), М12х1,5/ М20х1,5
Измерительный элемент
сталь нержавеющая, < 6,0 МПа - пружина Бурдона, > 6,0 МПа - многовитковая пружина
Механизм
сталь нержавеющая
Циферблат
алюминиевый сплав, белый, шкала чёрная
Корпус
сталь нержавеющая
Стекло
многослойное безопасное
Обечайка
сталь нержавеющая, байонет (резьба)
Стрелка
с корректором нуля
Степень защиты
IP65
Наполнение
глицерин - Ву, силикон ВуСл
Климатическое исполнение
УХЛ1 по ГОСТ 15150-69
Температура окружающей среды
без наполнения: -60... +60 °С, наполнение (глицерин): 0... +60 °С, наполнение (силикон): -60... +60 °С
Температура измеряемой среды
без наполнения - до +200 °С, с наполнением - до +100 °С
Виброзащищённость
группа L3 по ГОСТ 12997-80
Средний срок службы
10 лет
Опции
• пломбировка корпуса, • технологическая черта, • специальная шкала (температурная для фреонов и аммиака), • стрелка минимального и/или максимального давления (с/без ябедника) (?), • кислородное исполнение - О2, • исполнение для Тизм= +300С (У2, IP54)
