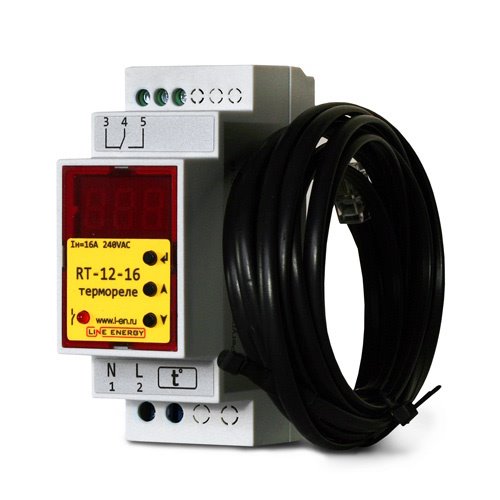

Цифровое микропроцессорное термореле (или реле температуры) RT-12-16 предназначено для контроля и поддержания температурного режима путем включения и выключения нагревающей или охлаждающей установки по сигналам выносного датчика температуры. Может применяться для контроля и поддержания заданного температурного режима в помещениях, овощехранилищах, морозильных установках, системах отопления, банях, инкубаторах, а также системах автоматики и управления.
Реле температуры RT-12-16 позволяет задавать пороговую температуру от -54 ºС до +124ºС и гистерезис от 0,1ºС до 75ºС.
Если устройство работает на нагрев, то нагрузка (нагревательный элемент или другой источник тепла) подключается к нормально-разомкнутым контактам реле. Пока температура ниже заданной, то нагревательный элемент включен; при достижении номинальной температуры плюс величина гистерезиса, нагревательный элемент отключается, а после снижения температуры до номинальной, включается вновь. Когда же устройство работает на охлаждение, то нагрузка (морозильная установка, кондиционер, вентилятор) подключена к нормально- замкнутым контактам реле. Пока температура выше заданной, то холодильная установка включена; при снижении температуры до заданной, нагрузка отключается, а после повышения температуры на величину гистерезиса, включается вновь.
Реле температуры RT-12-16 устанавливается на DIN-рейку 35 мм, значения параметров устанавливаются при помощи кнопок на корпусе устройства, текущая температура индицируется на дисплее прибора.
Реле температуры RT-12-16 имеет точность поддержания температуры 0,1ºС. Такая высокая точность нужна, например, для поддержания комфортного микроклимата в помещении или для инкубаторов. В нашем устройстве, в качестве датчика использована термочувствительная микросхема DS18B20, обладающая высокой точностью и малой дискретностью измерения температуры, с которой информация передается в цифровом виде. Стандартный провод обеспечивает сохранение устойчивого сигнала на длине до 20 метров. Также, отличительной особенностью реле является способность работать как на нагрев, так и на охлаждение, то есть подключать нагревающую или охлаждающую установку.
