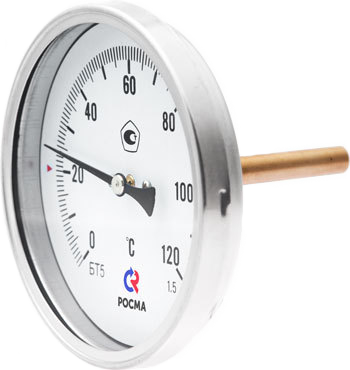

БТ-71.211 термометр осевой, d 150мм, -40…0…60 / 100 / 120 / 160 / 200 / 250 / 350 / 450С

d корп.150 мм, кл.т. 1,5, L гильзы 64 / 100 / 150 / 200 / 250 / 300 мм, корпус- коррозионностойкая сталь, шток - нж.ст, гильза - латунь, присоединение G1/2, М20х1,5.

    Подробное описание

    ПРИМЕР ЗАКАЗА

    Тип

    биметаллический термометр

    БТ

    Диаметр корпуса, мм

    63

    3

    80

    4

    100

    5

    150

    7

    Присоединение

    осевое

    1

    Материал штока

    нержавеющая сталь

    2

    Материал корпуса и кольца

    коррозионностойкая сталь

    1

    Материал гильзы

    латунь

    1

    нержавеющая сталь

    2

    Диапазон показаний температур, °C

    −40…+60

    0…+60 / 100 / 120 / 160 / 200 / 250 / 350 / 450

    Резьба присоединения

    G½; М20×1,5

    Длина погружной части, мм

    46 / 64 / 100 / 150 / 200 / 250 / 300

    Класс точности

    Ø80, 100, 150

    1,0 / 1,5

    Ø63

    2,5



    Пример обозначения:
    БТ − 7 1. 2 1 1 (0–120 °C) G½. 100. 1,5

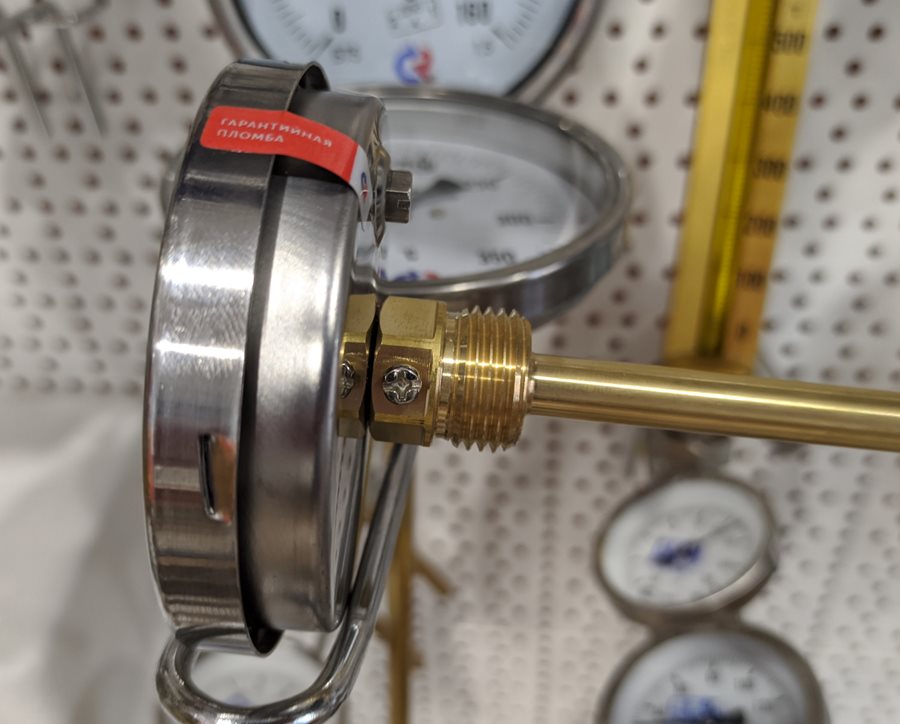

    Тип БТ, серия 211. Термометры биметаллические (осевое / радиальное присоединение) в комплекте с защитной латунной* погружной гильзой. Термометры предназначены для измерения температуры жидкостей, пара и газов в отопительных и санитарных установках, в системах кондиционирования и вентиляции. Принцип действия термометров БТ основан на зависимости деформации чувствительного элемента от измеряемой температуры. В качестве чувствительного элемента используется биметаллическая пружина, которая изготавливается из двух прочно соединенных металлических пластин, имеющих различные температурные коэффициенты линейного расширения. При изменении температуры пружина изгибается и вращает стрелку термометра. Один конец пружины закреплен внутри штока, а к другому присоединяется ось стрелки. Корпус термометра изготавливается из коррозионностойкой стали, шток — из нержавеющей стали.

    Область применения: системы кондиционирования, теплоснабжения, водоснабжения.

    Технические характеристики

    Диаметр корпуса, мм 150
    Класс точности 1,5 (1,0 по заказу)
    Диапазон рабочих температур, °C окружающая среда: −10…+60
    Чувствительный элемент биметаллическая спираль
    Шток нержавеющая сталь 08Х18Н10
    Корпус IP43, коррозионностойкая сталь 12Х15Г9НД
    Кольцо коррозионностойкая сталь 12Х15Г9НД, Ø80, 100, 150 — байонетное Ø63 — запрессованное
    Циферблат алюминий, шкала черная на белом фоне
    Стекло минеральное
    Резьба присоединения (на гильзе) G½ или M20×1,5
    Рабочее давление (на гильзе), МПа 10 (латунная гильза с погружной частью длиной до 100 мм) 2,5 (латунная гильза с погружной частью длиной более 100 мм)
    Регулировка на штоке (для Ø63) или на корпусе с тыльной стороны
    Межповерочный интервал 3 года
    Климатическое исполнение группа C2 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 2.1 по ГОСТ 15150
    Техническая документация ТУ 4211-001-4719015564-2008
