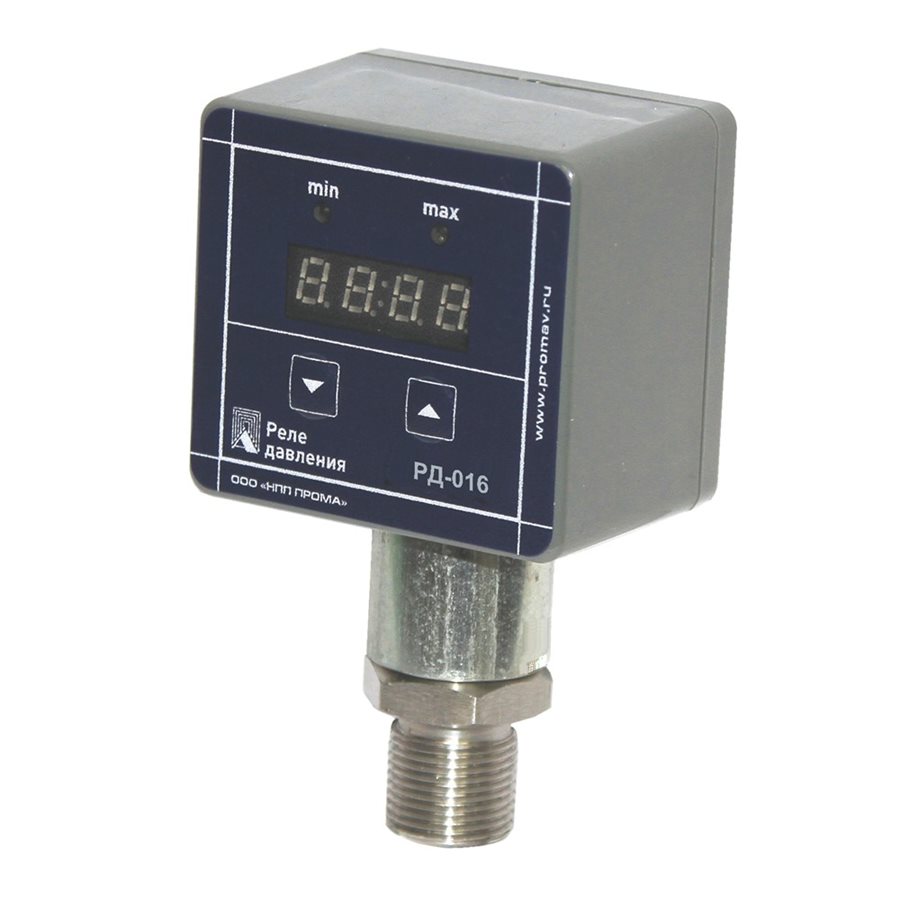

Электронное реле давления РД-016 / диапазоны 0 - 2,5/ 10/ 40/ 160/ 600/ 2500/ 5000 кПа.

Точность измерения, % - 1,5; 24/ 220В; кол-во уставок - 2; тип выхода - контакты реле; пределы перенастройки, % - от 5 до 100; IP54; наработка на отказ (час) - 80 000

3200руб. шт.

Количество

Купить

Подробное описание

Модель	Предел измерений, кПа	Перегрузка, кПа	Рабочая среда
РД-016-2,5ДИ	0-2,5	10	Газ, воздух
РД-016-10ДИ	0-10	50
РД-016-40ДИ	0-40	100
РД-016-160ДИ	0-160	400	Газ, воздух, вода, масло
РД-016-600ДИ	0-600	1200
РД-016-2500ДИ	0-2500	5000
РД-016-5000ДИ	0-5000	10000

Реле давления РД-016 применяется в вентиляции, теплоэнерегетике, коммунальном хозяйстве, водоснабжении и водоотведении.

Назначение

Для индикации текущего значения и коммутации электрических цепей при выходе действительного значения давления за пределы диапазона, задаваемого двумя независимыми уставками.

Питание прибора ~220В или =24В

Имеет:

Индикация текущего значения;
Индикация срабатывания;
2 уставки и 2 группы контактов реле, соответствующих MIN и МАХ;
Светодиодная индикация MIN и MAX.

Измеряемое давление:

ДИ – давление избыточное
Альтернатива механическим электро-контактным манометрам, механическим и электронным реле (ДМ, ЭКМ, ДН, ДРД и пр.)

Низкие пределы измерений (избыточное, вакуумметрическое, перепад давлений).
Независимость задания пределов 2-я уставками.
Фильтрация колебаний давлений.
Задержка срабатывания.
Большие допустимые перегрузки.
При допусковом контроле параметра (максимум-минимум) заменяет 2 реле давления.

РД-016 - реле давления воды, реле давления насосной, реле давления для насоса

реле давления купить

Технические характеристики

Температура окружающей среды от -50 до +80

Точность измерения, % 1,5

Напряжение питания (постоянный ток), В 24±4 или 220В/50Гц

Потребляемая мощность, не более, Вт 2

Тип выхода контакты реле

Количество уставок 2

Нагрузка на релейные выхода, не более, А 2

Пределы перенастройки, % от 5 до 100

Степень защиты IP54

Разрядность индикатора 4

Дискретность индикации значения давления, кПа (Па) 0,1

Дискретность задания уставки, кПа (Па) 1

Дискретность задания гистерезиса (дифференциала), кПа (Па) 1

Штуцер 20х1,5 или G1/2

Ресурс контактной группы (в зависимости от условий эксплуатации и коммутируемых нагрузок) от 50 000 до 100 000 срабатываний

Наработка на отказ (час) 80 000

Рабочие среды газ, воздух, масло

Применение вентиляция, теплоэнерегетика, коммунальное хозяйство, водоснабжение и водоотведение.

Преимущества Альтернатива механическим электро-контактным манометрам, механическим и электронным реле (ДМ, ЭКМ, ДН, ДРД и пр.) Низкие пределы измерений (избыточное, вакуумметрическое, перепад давлений). Независимость задания пределов 2-я уставками. Фильтрация колебаний давлений. Задержка срабатывания. Большие допустимые перегрузки. При допусковом контроле параметра (максимум-минимум) заменяет 2 реле давления.
