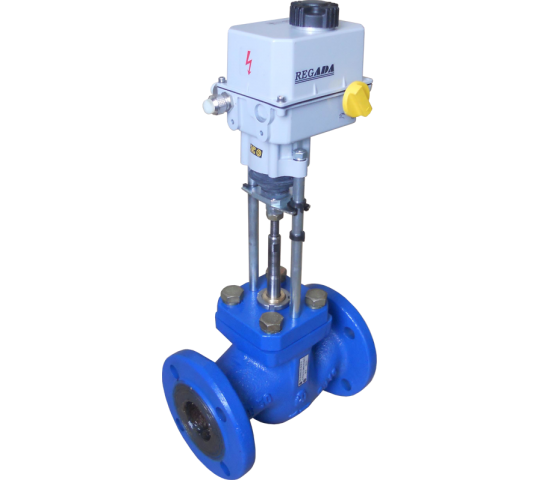

ЗРК 25ч945п (корпус чугун), Ду 15 - 200 мм, Pn1.6 МПа, фланцевый, ЭИМ Regada/ Belimo/ МИЭП, клапан запорно-регулирующий

Пропускная способность, Kvy, м³/ч - от 0,25 до 400; Т раб.среды,°С до +150, корпус - серый чугун СЧ20, Pn 1.6 МПа.
29500руб. шт.
Купить

    Подробное описание

    Клапаны регулирующие с электроприводом | КЗР | Выгодно!



    Клапаны запорно-регулирующие односедельные ЗРК (25ч945п, 25с945п) с электроприводами Regada / Belimo, напрямую от производителя, минуя посредников.


    Назначение

    Клапаны запорно-регулирующие ЗРК с электрическим исполнительным механизмом (ЭИМ) являются исполнительными устройствами, предназначенными для автоматического регулирования расхода неагрессивных к материалам деталей клапана сред в системах теплоснабжения, горячего и холодного водоснабжения, вентиляции и других технологических системах.

    Представленная в каталоге номенклатура регулирующих клапанов включает в себя проходные односедельные клапаны с условным проходом Ду15-200мм и двухседельные клапаны с условным проходом Ду100-150мм. В зависимости от значения условного прохода предусмотрено исполнение клапанов, разгруженных по давлению, это необходимо для увеличения допустимого перепада давлений на клапане.

    Клапаны ЗРК могут быть запорными. Клапаны управляются электронными контроллерами (ПИД-регуляторами).

    По функциональному предназначению схож с клапанами КЗР, КПСР-100,-110, ВКСР, ВЭП, 25с947п, 25ч947п и др.

    Принцип работы

         Регулирование потока рабочей среды осуществляется путем перемещения плунжера относительно седла и изменения тем самым пропускной способности клапана по сигналу, поступающему на ЭИМ. Усилие, развиваемое электроприводом, передается на плунжер, который перемещается вверх и вниз, изменяя площадь открытого проходного отверстия седла.

         Герметичность клапана относительно внешней среды обеспечивается сальниковым уплотнением.

    Материалы основных деталей клапанов

    Назначение

    Клапаны запорно-регулирующие ЗРК с электрическим исполнительным механизмом (ЭИМ) являются исполнительными устройствами, предназначенными для автоматического регулирования расхода неагрессивных к материалам деталей клапана сред в системах теплоснабжения, горячего и холодного водоснабжения, вентиляции и других технологических системах.

    Представленная в каталоге номенклатура регулирующих клапанов включает в себя проходные односедельные клапаны с условным проходом Ду15-200мм и двухседельные клапаны с условным проходом Ду100-150мм. В зависимости от значения условного прохода предусмотрено исполнение клапанов, разгруженных по давлению, это необходимо для увеличения допустимого перепада давлений на клапане.

    Клапаны ЗРК могут быть запорными. Клапаны управляются электронными контроллерами (ПИД-регуляторами).

    По функциональному предназначению схож с клапанами КЗР, КПСР-100,-110, ВКСР, ВЭП, 25с947п, 25ч947п и др.

    Принцип работы

         Регулирование потока рабочей среды осуществляется путем перемещения плунжера относительно седла и изменения тем самым пропускной способности клапана по сигналу, поступающему на ЭИМ. Усилие, развиваемое электроприводом, передается на плунжер, который перемещается вверх и вниз, изменяя площадь открытого проходного отверстия седла.

         Герметичность клапана относительно внешней среды обеспечивается сальниковым уплотнением.

    Материалы основных деталей клапанов

    Тип клапана

    25ч945п

    25с945п

    Корпус клапана

    Чугун СЧ20 (GG20, EN-GJL-200)

    Сталь 35Л (GS-52)

    Плунжер

    Сталь 40Х13 (X40Cr13)

    Седло

    Латунь ЛС59 (CuZn38Pb1,CW607N)

    Температура регулируемой среды, °С

    До 150°С

    Уплотнение на плунжере

    Фторопласт (PTFE)

    Уплотнение сальникового узла

    Фторкаучук (FPM); Модифицированный фторопласт (PTFE)

      Рабочие условия

    Давление, Ру, МПа

    1,6; 2,5

    Температура окружающей среды, °С

    от -5 до +50С

    Относительная влажность воздуха

    30-80%

    Температура регулируемой среды, °С

    -20 до +150

    Среда

    Вода, пар, жидкие и газообразные среды, нейтральные к материалам клапана, другие среды по спецзаказу

    Рабочее положение клапана

    В любом положении, кроме ЭИМ подклапаном



    Технические характеристики

    Условный проход Ду, мм

    15

    20

    25

    32

    40

    50

    65

    80

    100

    125

    150

    200

    Рабочий ход затвора, (max) мм

    20

    25

    32

    Условная пропускная

    способность, Кvy, м3

    0,25​

    0,4

    0,63

    1,0

    1,6

    2,5

    3,2

    4,0

    1,6

    2,5

    4,0

    6,3

    1,0

    1,6

    2,0

    2,5

    3,2

    4,0

    6,3

    10

    4,0

    6,3

    10

    16

    10

    16

    25

    12,5

    16

    25

    40

    25

    40

    63

    25

    40

    63

    100

    63

    100

    160

    100

    125

    250

    160

    250

    400

    250

    400

    Пропускная характеристика

    линейная

    Давление Ру, МПа

    1,6         2,5

    Протечка

    Класс герметичности А ГОСТ Р 54808

    Тип ЭИМ



    Неразгруженный

    клапан

    ST MINI,

    LV

    ST MINI,

    NV

    ST0,

    NV

    ST0

    ST0.1

    -



    Разгруженный

    клапан



    -

    ST MINI

    ,NV

    ST MINI

    ,SV

    ST0

    ST0.1

    Регулируемая среда

    Вода, этиленгликоль до 50%, жидкие и

    газообразные среды, нейтральные к материалам клапана*

    Температура регулируемой среды, °С

    От -20 до +150С



    Электроприво прямоходный Regada ST Mini

    Клапаны регулирующие фланцевые с электрическими приводами (Описание, тех. характеристики).

    Клапаны регулирующие фланцевые
    с электрическими приводами МИЭП-1 и МИЭП-2. (Описание, тех.харктеристики).

    Электропривод прямоходный Regada ST Mini. (Описание, тех.характеристики).

    Электропривод прямоходный Regada ST 0. Описание, тех.характеристики. Электропривод прямоходный Regada ST 0. Описание, тех.характеристики.
    Электропривод прямоходный Regada ST 0. Электропривод прямоходный Regada ST 1.
